陕西榆林公铁两用架桥机厂家13323731371提供龙门吊出租、龙门吊租赁、架桥机出租、架桥机租赁、龙门吊价格,架桥机厂家,钢结构桥梁架设,设备齐全,质量保证,欢迎来电咨询。为解决用户需求及后续服务,技术人员可为您提供技术指导和完善的维护服务。

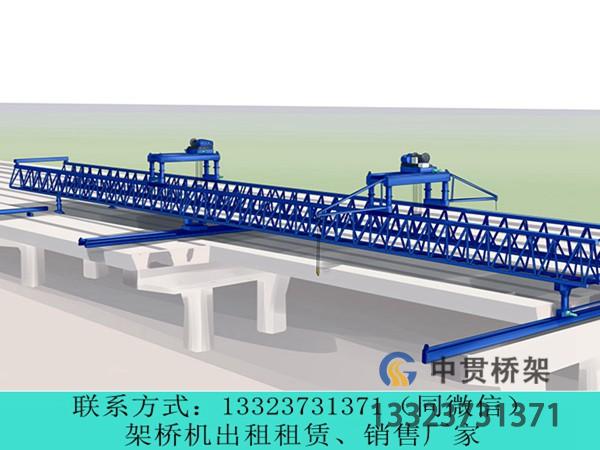

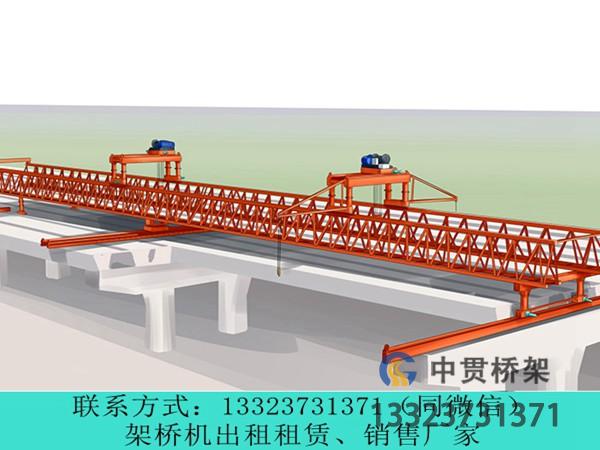

陕西榆林公铁两用架桥机生产厂家公铁两用架桥机结构解析一、机臂主梁主流采用双箱型主梁，高强度 Q355 厚板焊接，两根主梁用前后联系螺栓框架连成整体；也有单主梁桁架式机型。主梁顶面铺设轨道，供吊梁小车纵向行走；主梁底部配套托轮箱，实现整机向前过孔纵移。主梁前端可加装引导导梁，用于大跨度公路梁架设，过孔时悬臂导向。公铁两用核心设计：主梁横向刚度预留余量，横移行程更大，可适配铁路窄梁片与公路宽箱梁的横向落梁需求。受力特点：架梁时承受简支弯矩；过孔时为悬臂受力，焊缝与变截面位置为疲劳高发区。二、多级伸缩支腿系统支腿全部采用液压伸缩套筒结构，带机械销锁，可单独调高度，适配纵坡、变高墩，同时可横向调整支腿中心距，实现公铁模式切换。1. 零号柱，前辅助支腿三级伸缩圆管结构，铰接在机臂最前端。仅在过孔工况临时支撑在前一跨墩顶，作为悬臂支点，完成一号柱向前跨就位；架梁作业时收起悬空，不参与承载。可适配上下坡桥墩高差。2. 一号柱，前主承重支腿两级伸缩门式框架，架梁时支撑于前墩盖梁，承受梁体前端荷载；底部安装横移轮箱与横移轨道，可沿盖梁横向移动，实现梁片左右对位。门式框架方便梁体从中穿过。3. 二号柱，中主承重支腿四柱伸缩结构，整机中部核心承重支点，架梁时支撑在后墩盖梁，承担大部分梁重；同样配备横移机构。架梁阶段一号柱 + 二号柱共同承受预制梁全部载荷。4. 三号柱，后支腿布置在机臂尾部，作为过孔、喂梁阶段支撑；架设铁路 T 梁时，尾部预留空间供铁路运梁车驶入喂梁；公路工况调整支腿宽度适配宽箱梁。模式切换要点：架设铁路 T 梁，支腿中心距收窄；架设公路箱梁，支腿横向展开，横移轨道加长。三、吊梁起重小车两台独立起重小车，在主梁顶面轨道纵向同步行走，前后两点抬吊预制梁。每台小车包含卷扬起升机构、动定滑轮组、吊具扁担、纵移驱动轮组。起升：钢丝绳卷扬，同步升降，带制动。纵移：两台小车同步向前，把梁从机尾喂梁位置运送至架设跨。扁担吊点可调节间距：铁路 T 梁窄吊距，公路箱梁加宽吊距，实现一机两用。落梁就位：小车配合支腿横移机构，完成梁体横向微调，精准落在支座上。四、纵移与横移行走机构1. 整机纵移主梁下方托轮箱，电机驱动托轮，托住主梁沿支腿顶部轨道向前滑移，实现整机自走过孔，不需要额外牵引设备。过孔是悬臂状态，必须锁死各支腿、零号柱临时支撑。2. 横移机构一号柱、二号柱底部配置横移轮箱 + 盖梁上铺设横移轨道，液压驱动。架梁时整套机臂连同吊梁小车、梁体一起横向移动，一次性落梁就位。普通铁路专用架桥机横移行程短；公铁两用机型横移行程加大，满足公路宽幅箱梁全幅落梁。五、液压系统分为多独立液压回路支腿伸缩顶升回路：各支腿油缸升降、调平、负载支撑，带液压自锁防坠。横移驱动回路：墩顶横移轮箱平移。机臂调平回路：坡道作业时机臂保持水平。辅助回路：销子插拔、导梁伸缩。配置同步阀、溢流阀、蓄能器，多油缸同步控制，防止偏载。六、电气与安全监控系统1. 电控：PLC 总控，两台吊梁小车同步控制，可手动 / 自动模式切换；公铁模式参数一键切换，调整吊点、横移限位、载荷阈值。2. 安全监测：应力应变监测、整机倾角传感器、支腿压力监测、起升高度限位、纵移横移行程限位、风速仪、视频监控、超载报警。超限自动锁止动作，属于特种设备强制配置。 陕西榆林公铁两用架桥机销售厂家坚持质量可靠、实现持续改进、满足社会需求、确保客户满意是我集团的宗旨，用户的满意就是本集团追求的目标，精心制造安全可靠的产品，开创良好的服务是我集团经营方针。 手机号：13323731371 网址：http://www.zhongguanjq.com/
